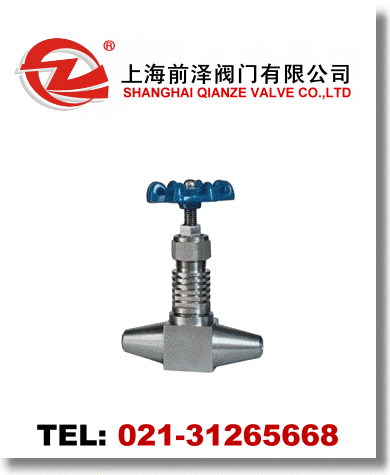

J61Y焊接針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。

設計與制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
結構長度：GB12221
檢驗與實驗：GB/T13927

J61Y焊接針型閥主要零件材料Materials for main parts

零件名稱 Part name	閥桿、閥蓋、螺栓Body,Bonnet bolt	閥桿、閥瓣密封圈Stem,Disc,Gasket	填料 Packing	墊片 Gasket	手柄 Hande
J61Y-170V	鉻鎳不銹鋼Cr.NiStainlesss steel	不銹鋼 Stainless steel	聚四氧乙稀、柔性石墨PTEF,Soft graphite	橡膠石棉板Latex asbestos	優質碳鋼 High grade Garbon steelll

J61Y焊接針型閥主要性能規范Chief property and specifieation

型號 Type	公稱壓力 (MPa) Nominal pressure	試驗壓力PS(MPs)  Test pressure			工作壓力(MPa) Working pressure	工作溫度(℃) Working temperature	適用介質Applicable mediun
		殼體Shell	密封 （液）Seal	密封 （氣）Seal
J61Y-170V	24.0	7.0	17.6	0.6	17.0	V≤570℃	電站、石油氣、水、油品等 Petroleun gas, Oil etc.
FJ61Y-160p	24.0	16.0	17.6	0.6	16.0	P≤200℃
T61Y-320	24.0	16.0	17.6	0.6	16.0	C≤200℃
	24.0	16.0	17.6	0.6	16.0	C≤200℃
