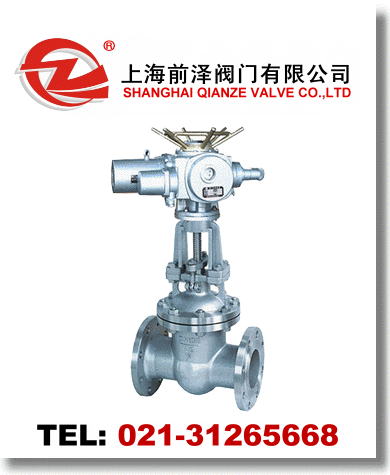

| 電動閘閥廣泛適用于石油化工，火力發電廠、采礦等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。
電動閘閥產品特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為電動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
電動閘閥執行標準
設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
電動閘閥-性能規范
|
型號 |
公稱壓力
(MPa) |
實驗壓力 |
工作溫度(℃) |
適用介質 |
|
強度水（MPa） |
密封（水）空氣（MPa） |
低壓密封空氣（MPa） |
|
Z941H-16C
Z941W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤425 |
硝酸類 |
|
Z941W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
醋酸類 |
|
Z941W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
硝酸類 |
|
Z941W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸類 |
電動閘閥-主要零件材質
|
閥體/閥蓋 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
零件名稱 |
ZGICr18Ni9Tit系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12M02Ti系列 |
ZG00Cr17Ni14M02系列 |
WCB系列 |
|
閘板 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
1Cr13 |
|
閥桿 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1Cr13 |
|
填料 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
石墨 |
|
墊片 |
304L＋PTFE |
304L＋PTFE |
316＋PTFE |
316L＋PTFE |
石墨 |
|
壓蓋 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02系列 |
WCB |
|
填料壓環 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1Cr13 |
|
螺栓 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
隨著煤礦開采自動化的提高，井下各種管道上的手動閥已無法滿足自動控制要求，部分礦井改造時采用液壓閥和電液閥，但液壓閥和電液閥的密封件容易老化，每年都要進行維護保養，壓差大時要手工降壓后才能打開，也無法直接并入自動化系統控制。
MZ系列電動閘閥安裝方便，調試簡單，調試運行后數年內不用維護保養，礦用隔爆型電動裝置和KXBC系列12×15、3×15/660（380）DZ或KXBC－15/660（380）DZ礦用隔爆型電動裝置控制箱配套使用，可與泵房自動化系統以通訊方式連接。
閥門口徑與相關電動裝置選配表
|
MZ941H-16型電動閘閥 |
|
|
|
|
|
|
|
|
|
|
閥門口徑DN(mm) |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
配套電裝規格
額定電壓660（380）V |
ZB15-24 |
ZB20-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
ZB90-24 |
ZB120-24 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MZ941H-25型電動閘閥 |
|
|
|
|
|
|
|
|
|
|
閥門口徑DN(mm) |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
配套電裝規格
額定電壓660（380）V |
ZB15-24 |
ZB20-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
ZB90-24 |
ZB120-24 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MZ941H-40型電動閘閥 |
|
|
|
|
|
|
|
|
|
|
閥門口徑DN(mm) |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
配套電裝規格
額定電壓660（380）V |
ZB15-24 |
ZB20-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
ZB90-24 |
ZB120-24 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MZ941H-64型電動閘閥 |
|
|
|
|
|
|
|
|
閥門口徑DN(mm) |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
配套電裝規格
額定電壓660（380）V |
ZB10-24 |
ZB15-24 |
ZB20-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
ZB90-24 |
ZB120-24 |
|
|
|
|
|
|
|
|
|
|
|
|
MZ941H-100型電動閘閥 |
|
|
|
|
|
|
|
|
閥門口徑DN(mm) |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
配套電裝規格
額定電壓660（380）V |
ZB20-24 |
ZB20-24 |
ZB30-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
ZB90-24 |
ZB120-24 |
|
|
|
|
|
|
|
|
|
|
|
|
MZ941H-160型電動閘閥 |
|
|
|
|
|
|
閥門口徑DN(mm) |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
配套電裝規格
額定電壓660（380）V |
ZB20-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
ZB90-24 |
ZB120-24 | |
