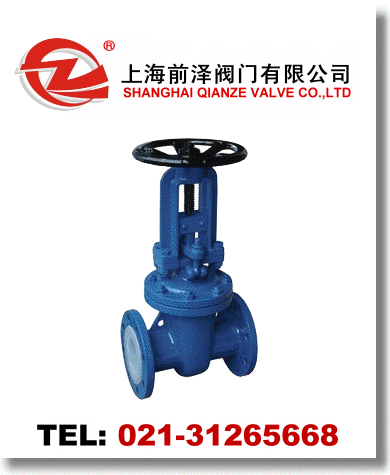

襯氟閘閥適用在-50℃~150℃的各種濃度的硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。
襯氟閘閥產品特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
襯氟閘閥基本型號
|
手動 |
Z41F3 |
Z40F3 |
蝸輪 |
Z441F3 |
Z440F3 |
|
Z41F46 |
Z40F46 |
Z541F46 |
Z540F46 |
|
氣動 |
Z641F3 |
Z640F3 |
電動 |
Z941F3 |
Z940F3 |
|
Z641F46 |
Z640F46 |
Z941F46 |
Z940F46 |
襯氟閘閥技術規范
|
設計標準 |
GB12234 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
檢驗試驗 |
GB/T13927 |
|
驅動方式 |
手動、電動、氣動 |
襯氟閘閥主要零部件材料表
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄閥 |
|
Z |
C |
P |
R |
PL |
RL |
|
1 |
閥體/端蓋/閘板 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
閥桿 |
1Cr13 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
襯里/閥座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4) |
|
4 |
填料/壓蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
|
6 |
活節螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|
7 |
閥桿螺母 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
|
8 |
緊固螺母 |
45 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|
9 |
螺母 |
|
0Cr18Ni9 |
0Cr18Ni9 |
|
10 |
手輪 |
WCB |
WCB |
WCB |
襯氟閘閥主要外型和連接尺寸
|
公稱通徑 |
標準值 |
參考值 |
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-Фd |
W |
D0 |
H |
WT(Kg) |
|
PN0.6MPa |
|
15 |
1/2 |
130 |
80 |
55 |
40 |
2 |
12 |
4-Ф12 |
100 |
100 |
120 |
5 |
|
20 |
3/4 |
150 |
90 |
65 |
50 |
2 |
14 |
4-Ф12 |
100 |
120 |
140 |
6 |
|
25 |
1 |
160 |
100 |
75 |
60 |
2 |
14 |
4-Ф12 |
120 |
130 |
150 |
7 |
|
32 |
11/4 |
180 |
120 |
90 |
70 |
2 |
16 |
4-Ф14 |
120 |
156 |
185 |
10 |
|
40 |
11/2 |
240 |
130 |
100 |
80 |
3 |
16 |
4-Ф14 |
160 |
165 |
205 |
18 |
|
50 |
2 |
250 |
140 |
110 |
90 |
3 |
16 |
4-Ф14 |
160 |
350 |
400 |
25 |
|
65 |
21/2 |
270 |
160 |
130 |
110 |
3 |
16 |
4-Ф14 |
180 |
370 |
435 |
30 |
|
80 |
3 |
280 |
185 |
150 |
125 |
3 |
18 |
4-Ф18 |
180 |
430 |
510 |
43 |
|
100 |
4 |
300 |
205 |
170 |
145 |
3 |
18 |
4-Ф18 |
220 |
495 |
595 |
58 |
|
125 |
5 |
325 |
235 |
200 |
175 |
3 |
20 |
8-Ф18 |
220 |
610 |
735 |
100 |
|
150 |
6 |
350 |
260 |
225 |
200 |
3 |
20 |
8-Ф18 |
240 |
670 |
820 |
115 |
|
200 |
8 |
400 |
315 |
280 |
255 |
3 |
22 |
8-Ф18 |
240 |
815 |
1015 |
145 |
|
250 |
10 |
450 |
370 |
335 |
310 |
3 |
24 |
12-Ф18 |
240 |
965 |
1215 |
230 |
|
300 |
12 |
500 |
435 |
395 |
362 |
4 |
24 |
12-Ф23 |
280 |
1140 |
1440 |
335 |
|
350 |
14 |
550 |
485 |
445 |
412 |
4 |
26 |
12-Ф23 |
280 |
1275 |
1625 |
540 |
|
400 |
16 |
600 |
535 |
495 |
462 |
4 |
28 |
16-Ф23 |
320 |
1445 |
1845 |
670 |
|
450 |
18 |
650 |
590 |
550 |
518 |
4 |
28 |
16-Ф23 |
320 |
1530 |
1980 |
780 |
|
500 |
20 |
700 |
640 |
600 |
568 |
4 |
30 |
16-Ф23 |
360 |
1725 |
2225 |
850 |
|
公稱通徑 |
標準值 |
參考值 |
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-Фd |
D0 |
H |
H1 |
WT(Kg) |
|
PN1.0MPa |
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
100 |
110 |
125 |
6 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
100 |
120 |
140 |
7 |
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
120 |
132 |
155 |
8 |
|
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
120 |
156 |
185 |
11 |
|
40 |
11/2 |
240 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
160 |
167 |
210 |
20 |
|
50 |
2 |
250 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
160 |
358 |
410 |
28 |
|
65 |
21/2 |
270 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
180 |
375 |
440 |
32 |
|
80 |
3 |
280 |
195 |
160 |
135 |
3 |
22 |
4-Ф18 |
180 |
435 |
515 |
45 |
|
100 |
4 |
300 |
215 |
180 |
155 |
3 |
22 |
8-Ф18 |
220 |
500 |
600 |
60 |
|
125 |
5 |
325 |
245 |
210 |
185 |
3 |
24 |
8-Ф18 |
220 |
615 |
740 |
110 |
|
150 |
6 |
350 |
280 |
240 |
210 |
3 |
24 |
8-Ф23 |
240 |
675 |
825 |
120 |
|
200 |
8 |
400 |
335 |
295 |
265 |
3 |
26 |
8-Ф23 |
280 |
820 |
1020 |
150 |
|
250 |
10 |
450 |
390 |
350 |
320 |
3 |
28 |
12-Ф23 |
320 |
970 |
1220 |
240 |
|
300 |
12 |
500 |
440 |
400 |
368 |
4 |
28 |
12-Ф23 |
320 |
1145 |
1445 |
340 |
|
350 |
14 |
550 |
500 |
460 |
428 |
4 |
30 |
16-Ф23 |
360 |
1280 |
1630 |
550 |
|
400 |
16 |
600 |
565 |
515 |
482 |
4 |
32 |
16-Ф25 |
400 |
1450 |
1850 |
680 |
|
450 |
18 |
650 |
615 |
565 |
532 |
4 |
32 |
20-Ф25 |
500 |
1538 |
1988 |
795 |
|
500 |
20 |
700 |
670 |
620 |
585 |
4 |
34 |
20-Ф25 |
500 |
1730 |
2230 |
880 | |
